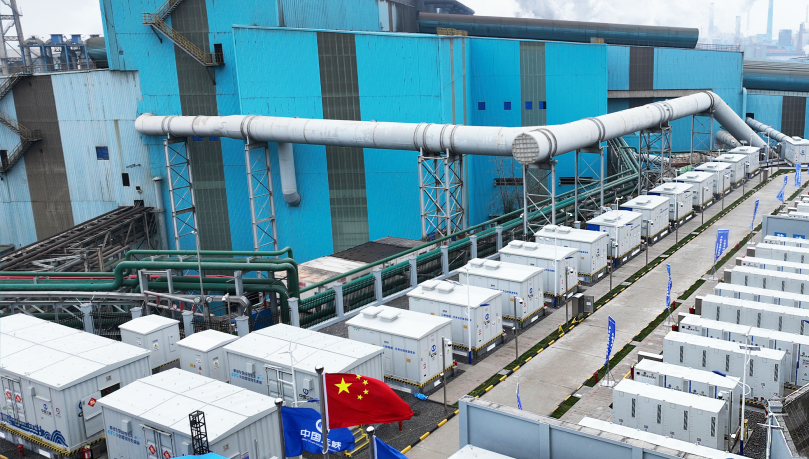

在車水馬龍的城市或者杳無人煙的荒原里，隱匿于角落的儲能一體柜正宛如一座高效運轉的“電力辦公樓”，默默地為電力需求保駕護航。在這座辦公樓中，儲能變流器(PCS)、能量管理系統(EMS)、電池管理系統(BMS)、電池PACK、高壓箱和液冷機組各司其職，共同確保著電力供應的穩定與高效。
這棟“辦公樓”中各部門是如何日復一日地辛勤工作的呢？讓我們共同探索這座“電力辦公樓”背后的故事。
液冷儲能系統的基本部門
1 儲能變流器（PCS）：“綜合運營部”
作為儲能系統的“綜合運營部”，PCS控制著蓄電池的充電和放電過程，實現電能與化學能之間的轉換。當電力供應充足或電價較低時，PCS會指揮儲能系統從電網、可再生能源發電系統或其他電源接收電能，并將其以化學能的形式存儲在電池中。

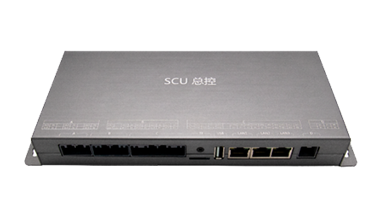

2電池管理系統（BMS）：“行政管理部”
BMS擔任著行政管理部的職責，實時監控著電池的狀態，包括電池的荷電狀態（SOC）、健康狀態（SOH）以及溫度等關鍵參數。BMS一般由總控、主控、從控構成，通過精確的數據分析，BMS確保電池保持安全、高效運行。

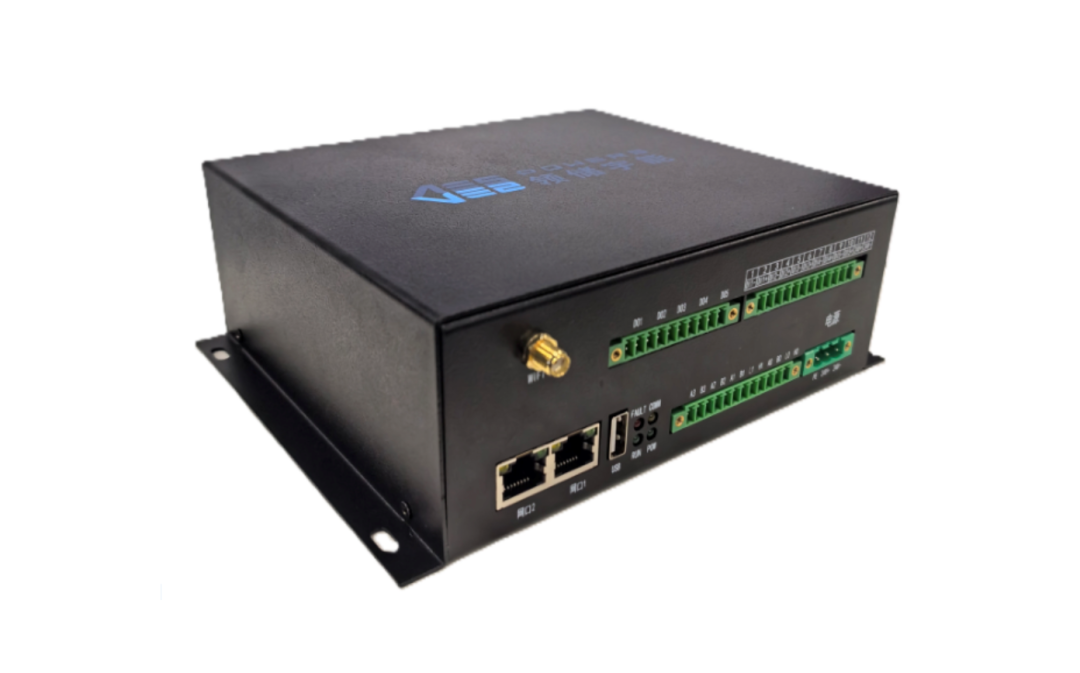

3能量管理系統（EMS）：“高級管理層”
作為“高級管理層”，EMS具有數據采集、數據分析和能量調度等功能，它收集并分析數據，優化資源配置，進行故障診斷與性能調優，確保系統能量的平衡與穩定運行。

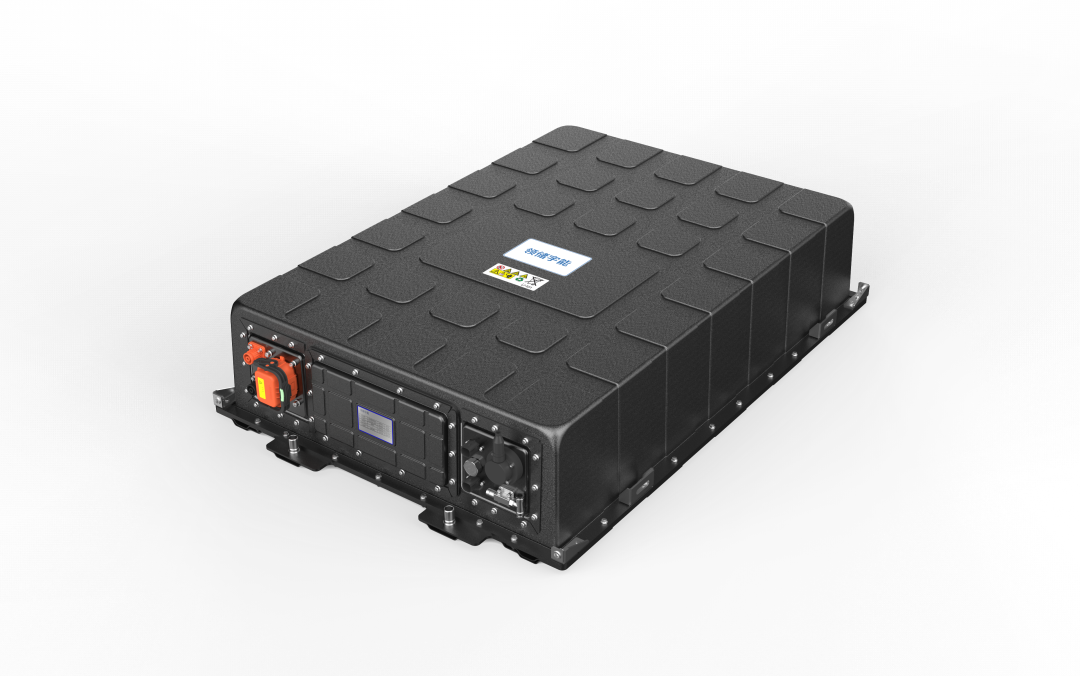

4電池PACK：“產品倉儲部”
“產品倉儲部”電池PACK是一個高度集成化的能量?jī)?chǔ)存單元，它能夠吸收和儲存PCS轉換的電能，并在需要時釋放能量，從而滿足電力需求的穩定供應。

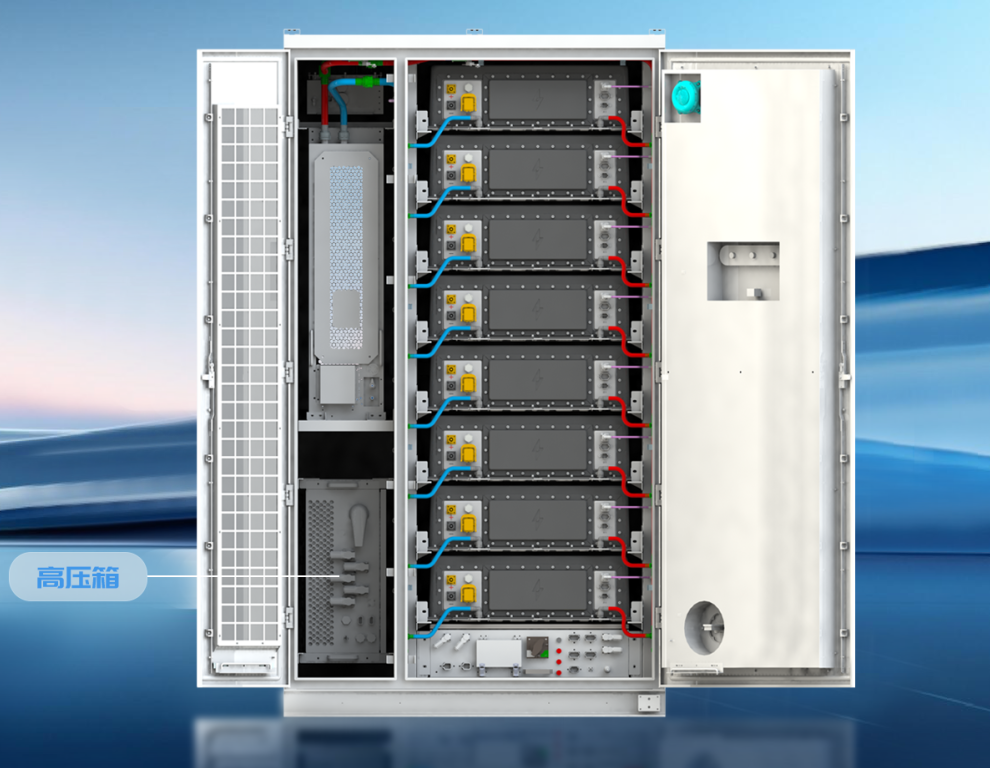

5高壓箱：“安全保衛部”
高壓箱在儲能系統中扮演著“安全保衛部”的角色。它隔離和保護著電池側，確保系統的安全運行。同時，BMS的主控系統也位于高壓箱中，負責匯總從控?cái)?shù)據并監控整個系統的直流側電壓、電流、溫度等參數。

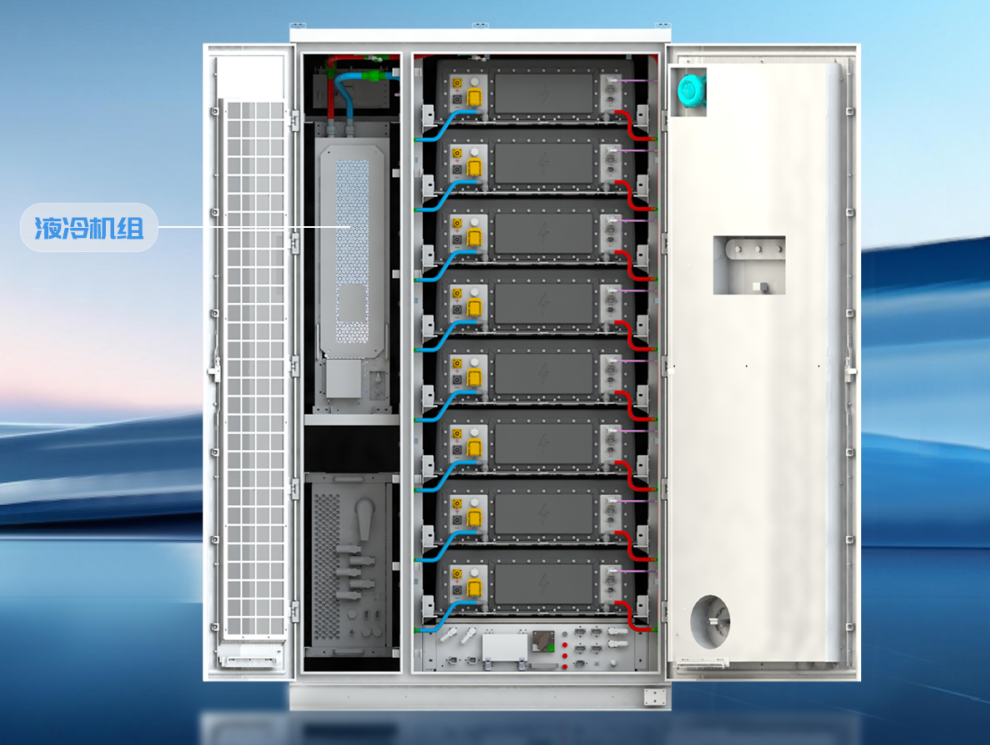

6液冷機組：“設施管理部”
液冷機組是“設施管理部”，更具體來說，負責管理制冷設備。液冷機組通過冷卻液與發熱部件直接接觸的方式進行換熱，將發熱部件產生的熱量帶走，確保系統始終在適宜的溫度下運行。液冷機組的降溫作用不僅可以提高系統的運行效率，還能夠有效延長設備的使用壽命。
液冷儲能系統的工作日常
啟動
EMS作為“高級管理層”，綜合分析儲能系統設備的整體運行情況，包括電池的實時狀態、以及系統需求等因素，精準制定出能量調度計劃，以實現能量的高效利用與儲存。與此同時，“行政管理部”BMS對電池PACK進行全面的“體檢”，檢查每個電池的狀態，精確測量并記錄其荷電狀態(SOC)、健康狀態(SOH)以及溫度等關鍵參數。通過這些數據，BMS能夠及時發現并解決潛在問題，確保電池始終處于最佳的工作狀態。
同時，負責制冷工作的液冷機組也開始啟動，在儲能系統工作的全過程為“產品倉儲部”電池PACK提供穩定的冷卻環境，確保其在高溫環境下依然能夠高效運行。作為“安全保衛部”，高壓箱則起著隔離和保護著電池側的作用，全程保證系統運行的安全穩定。
放電時
“高級管理層”EMS根據實時的電力需求和電池狀態，指揮“綜合運營部”PCS開始進行電力轉換，將儲存在“產品倉儲部”電池PACK中的電能輸送到負載或電網中。同時，“行政管理部”BMS將持續監控電池的狀態，確保放電過程的安全和穩定。
充電時
當電力需求降低或者電價較低時，“高級管理層”EMS會根據電力需求的實時狀態，制定充電計劃。“綜合運營部”PCS接收到指令后，開始從電網或其他能源系統接收電能，將其儲存在“產品倉儲部”電池PACK中。
系統維護
當充放電結束時，各個部件會進行自我檢查和維護，同時，“設施管理部”液冷機組也會進入低功耗模式，為“產品倉儲部”電池PACK提供持續的冷卻環境。“高級管理層”EMS則依然保持著警惕，隨時準備著應對突發的電力需求或故障等情況。
儲能系統運行的過程中，儲能一體柜內的各個部件分工明確、緊密協作，共同確保能源的最大化利用和系統的平穩運行。而伴隨著科技的不斷進步和儲能應用的日益拓寬，儲能系統將在未來能源領域中扮演著重要的角色，為社會可持續發展不斷貢獻清潔能源。
