隨著電力儲能市場的蓬勃發展，電化學儲能作為其中的核心環節，其安全性和效率性已成為業界關注的焦點。尤其是在高溫環境下，電芯的熱失控風險顯著增加，這不僅影響儲能系統的性能，還可能會對電站的安全運行構成威脅。因此，解決電芯的熱失控風險，為儲能系統降溫，已經刻不容緩。
目前，儲能領域熱管理方式一般有風冷散熱、液冷散熱等。液冷散熱技術通過液體對流直接散熱，為電池提供了精確且均勻的溫控，確保電池組能夠穩定運行。憑借其出色的散熱性能，液冷技術在中高功率場景下，逐漸成為主導的冷卻方式。
液冷散熱原理

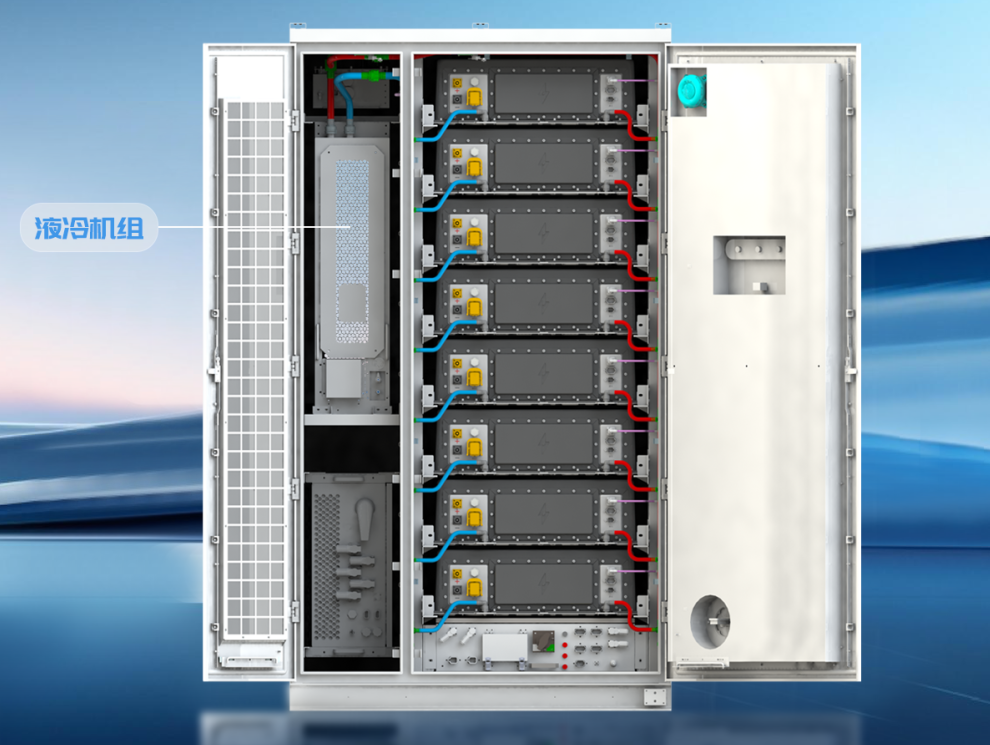

液冷儲能系統散熱主要靠液冷機組完成，液冷機組由循環泵、壓縮機、散熱片、風扇等組成，通常采用50%乙二醇溶液作為熱量傳導媒介，通過冷卻液與發熱部件的直接或間接接觸，高效地帶走熱量，確保電池在理想的工作溫度內運行。具體來說，液冷技術主要從以下方面實現系統降溫：
1冷卻液循環
使用具有高熱容量和良好傳熱性能的液體冷卻介質，如水、乙二醇混合液或?qū)Ｓ美鋮s液。通過循環泵將冷卻液在系統中循環，以確保持續的熱量轉移。
2 熱交換器
冷卻液通過內置于電池模組之中或緊密貼合在電池模組表面的冷板或冷卻管，直接吸收電池產生的熱量。而為了增加傳熱面積、提高傳熱效率，冷板和冷卻管通常采用高導熱材料（如銅或鋁）。冷卻液吸收的熱量將流動至散熱器進行釋放。這些散熱器通常帶有風扇，能夠有效提高散熱效率。
3溫度監控和控制
安裝在電池模組和冷卻液管路上的溫度傳感器會實時監控溫度變化，控制系統EMS根據溫度傳感器的數據調節循環泵的流量和散熱器風扇的轉速，以優化冷卻效果和節能。
4封閉系統設計
為了防止泄漏和污染，冷卻液會在封閉的管路系統中循環。同時，系統中通常設計有膨脹罐，用于調節冷卻液的體積變化，維持系統的壓力穩定。
液冷降溫優勢
液冷技術能夠?qū)崿F(xiàn)溫控的精確性和降溫的均勻性，具有高效散熱、溫度均勻性好、噪音較低等突出優勢。
1高效散熱
液冷系統專為高功率密度和高熱流密度的應用而設計，它采用液體循環散熱機制，高效地將電池產生的熱量帶走，確保電池在持續穩定且較低的溫度范圍內運行。通過液冷散熱，不僅能有效減小各電池單元之間的溫度差異，還將極大地促進電池性能的一致性和穩定性，很大程度上避免因溫度不均而導致的電池性能下降。
2溫度均勻性好
液冷技術能將冷卻液均勻地分布在電池間，實現散熱均勻，保持電池組內溫度一致。這種均勻的溫度分布有助于延長電池壽命，提高儲能系統的整體性能。
3散熱噪音較低
液冷儲能系統通過引入循環的液體冷卻介質來實現對儲能設備的精準溫度控制，不需要依賴于電池包上的風扇產生氣流來進行散熱，從而避免了風扇轉動所產生的噪音。因此，液冷儲能系統運行時噪音較低，適合對噪音敏感的環境。
領儲宇能熱管理方案

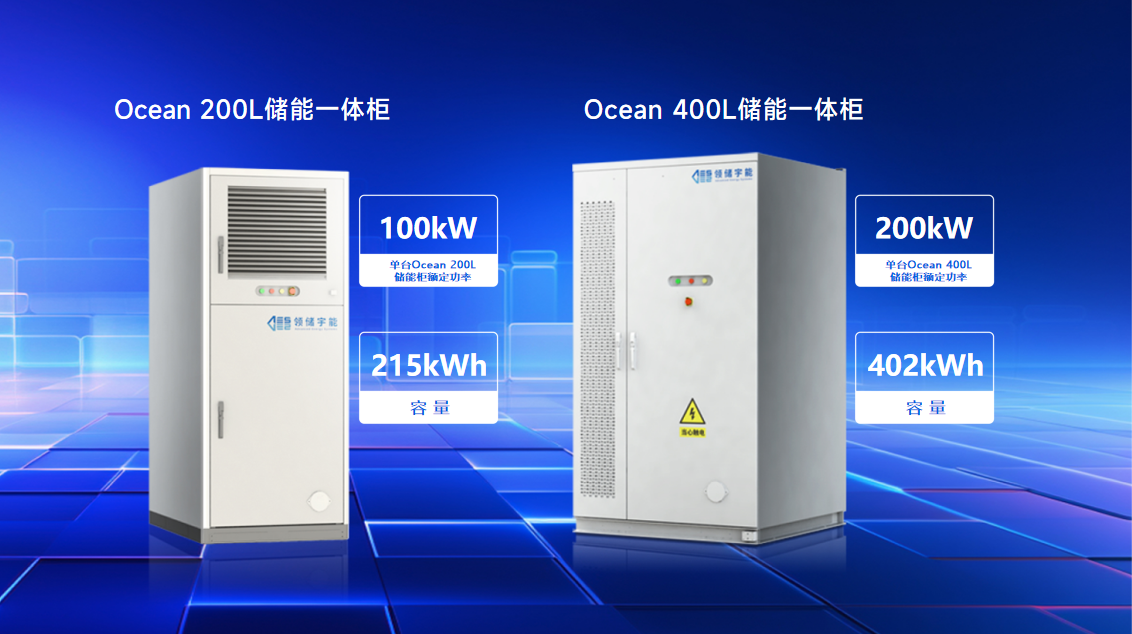

領儲宇能的Ocean系列儲能一體柜產品，憑借其創新的單簇?zé)峁芾砼c智能液冷技術，展現出了卓越的性能優勢。
基于先進的組串式儲能技術路線，Ocean系列產品實現了精準的單簇?zé)峁芾?。每個電池簇的溫度均可獨立控制，有效避免了PACK因局部過熱可能引發的熱失控問題。這種設計不僅顯著延長了電池的使用壽命，還極大地提升了系統的整體安全性。
Ocean系列儲能一體柜通過BMS中的溫度傳感器實時監測并記錄單個電池簇中電芯的溫度數據，BMS對收集到的數據進行分析后，EMS可以了解并掌握各電芯之間的溫差情況，通過精細調節單個電池簇中冷卻液的流量、溫度以及散熱風扇的轉速等關鍵參數，實現對溫度的精準控制。
得益于單簇?zé)峁芾砑夹g(shù)及智能液冷技術的雙重加持，Ocean系列產品成功將單簇電芯溫差精準控制在3℃以內，實現了PACK間優異的均溫性控制。這確保了儲能設備始終在最佳工作溫度范圍內高效穩定運行，極大提升了系統的整體性能。領儲宇能的Ocean系列儲能一體柜為儲能市場提供了一種高效、安全的解決方案，廣泛適用于工商業用戶側、共享儲能、新能源配儲、光柴配儲等高功率密度、散熱需求較高的場景。
液冷技術憑借其卓越的熱管理性能，已經成為確保儲能系統高效、安全運行的重要技術。隨著液冷技術的不斷創新和突破，電力儲能或?qū)⒂瓉?lái)更加繁榮和廣闊的發展前景，為能源行業的可持續發展注入新的活力。
